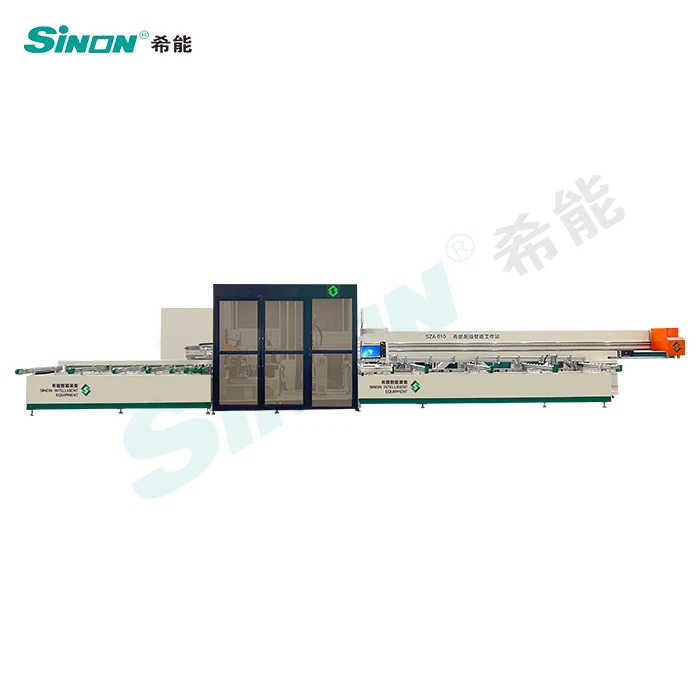

ایلومینیم پروفائل کٹنگ اینڈ مشیننگ سینٹر
video
ایلومینیم پروفائل کٹنگ اینڈ مشیننگ سینٹر

ایلومینیم پروفائل کٹنگ اینڈ مشیننگ سینٹر

ERP دروازے اور کھڑکی کے سوفٹ ویئر کو مربوط کرنے کے ساتھ اس کا سپر-موثر ورک سٹیشن ہے
ماڈل: SZA610
ان پٹ وولٹیج: 380V/50Hz/3P یا اپنی مرضی کے مطابق
کل پاور: 45.55KW
دیکھا بلیڈ کی وضاحتیں: ∮550*4.4*∮30*120
جھرنے کا زاویہ +45º 90 ڈگری -45 ڈگری
آری والے پروفائل کا سیکشنل سائز (چوڑائی × اونچائی): 180*150 ملی میٹر
وزن تقریباً 12T

جنان سینن سی این سی مشین کمپنی، لمیٹڈ چین میں ایلومینیم پروفائل کاٹنے اور مشینی مرکز کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے یہاں فروخت کے لیے اعلیٰ معیار کا ایلومینیم پروفائل کٹنگ اور مشینی مرکز خریدنے میں خوش آمدید۔ اچھی سروس اور مناسب قیمت دستیاب ہے۔



مصنوعات کی تفصیل

یہ ایک ہےCNC ایلومینیم پروفائل کاٹنے اور مشینی مرکزجو ضم کرتا ہے۔ای آر پیدروازے اور کھڑکی کے سافٹ ویئر +3 زاویہ موثر سانگ+ 3-اسٹیشن/ 4 سمت/ 8-محور ڈرلنگ اور ملنگ + لیزر سکرائبنگ.

پروفائل کے خام مال کو ذہین کلیمپنگ کے لیے سرکولیٹر میں ڈالا جاتا ہے، جس کا احساس ہو سکتا ہے۔زاویہ کاٹنا, ڈرلنگ اور کی گھسائی کرنے والیگلو انجکشن سوراخ, کونے کوڈ سوراخ, پن کے سوراخ, نکاسی کے سوراخ, تالا باکس کے سوراخ, مرکز کالم لائنیں, ڈرائیو چیمفرنگ, کونے کے تحفظ کا کاٹنےوغیرہ. .
ایک بار کلیمپ ہونے کے بعد، کوئی ٹرن اوور یا چھانٹنے کی ضرورت نہیں ہے۔ تمام پروسیسنگ مکمل ہونے کے بعد، یہ براہ راست اسمبلی کے عمل میں داخل ہوتا ہے.
آلات ایک چھوٹے سے علاقے پر قابض ہیں، آپریٹرز پر کم ضروریات ہیں، اور تیز رفتار پروسیسنگ کا وقت ہے۔ یہ دروازے اور کھڑکیوں کی بڑے پیمانے پر پیداوار کے لیے ایک بنیادی مسابقتی مصنوعات ہے، جس سے دروازے اور کھڑکیوں کی پروسیسنگ آسان ہوتی ہے۔
ایلومینیم پروفائلز کے ساتھ دروازے اور کھڑکیوں کی پروسیسنگ کے لیے موزوں ہے جس کی چوڑائی 180MM اور اونچائی 150MM سے زیادہ نہیں ہے۔





1. CNC ایلومینیم پروفائل کاٹنے اور مشینی مرکز پر مشتمل ہے۔8 بڑے ماڈیولز: لوڈنگ اور کنویئنگ ماڈیول، فیڈنگ ماڈیول، ساینگ ماڈیول، ڈرلنگ اور ملنگ ماڈیول، لیزر مارکنگ ماڈیول، ڈسچارجنگ ماڈیول، ڈسچارجنگ آؤٹ پٹ ماڈیول اور خودکار لیبلنگ ماڈیول، اس طرح تیار شدہ مواد کی دستی لوڈنگ کا احساس ایک-وقت میں کلیمپنگ، کوئی مکمل عمل نہیں، مکمل طور پر ٹرن اوور، مکمل طور پر کام نہیں کیا جا سکتا۔



2. سادہ سسٹم سیٹنگز کے بعد، سسٹم براہ راست سافٹ ویئر کے ذریعے آپٹمائز کردہ ڈیٹا کے مطابق خود بخود پروسیس کر سکتا ہے۔ صارفین یو ایس بی ڈسک یا نیٹ ورک کا استعمال کرتے ہوئے ڈور اور ونڈو آپٹیمائزیشن سافٹ ویئر کے ذریعے آپٹمائز کردہ پروفائل پروسیسنگ ڈیٹا کو بھی آپریٹنگ اور سسٹم میں امپورٹ کر سکتے ہیں۔



3. یہ ماڈل درآمد شدہ کنٹرول سسٹم اور بس مطلق قدر سروو کنٹرولر کو اپناتا ہے۔ پوری مشین 16 CNC محوروں، 10 فریکوئنسی کنورژن کے محور، اور کثیر- سطح کے دبانے اور مادی سپورٹ کو بالترتیب CNA کمیونیکیشن، فریکوئنسی کنورٹر، ڈرائیور بس اور PC پروگرام کنٹرول کے ذریعے حاصل کرتی ہے۔ ڈیٹا کی ترسیل مستحکم اور تیز ہے۔



4. صنعتی کنٹرول کمپیوٹر کا انسانی-مشین انٹرفیس آپریٹر کے لیے استعمال کرنے کے لیے زیادہ آسان ہے، اور فنکشن سلیکشن، پیرامیٹر ایڈجسٹمنٹ اور کٹنگ آری کی خرابیوں کا ازالہ کرنا زیادہ آسان ہے۔



5. ریئل ٹائم میں مواد کی شناخت پرنٹ کرنے کے لیے ایک خودکار بارکوڈ پرنٹر سے لیس، مواد کے انتظام کو آسان بنانے کے لیے عمل کی معلومات کی نشاندہی کی جا سکتی ہے۔





مصنوعات کی تفصیلات

بجلی کی فراہمی

380V/50Hz یا اپنی مرضی کے مطابق

کام کرنے والا ہوا کا دباؤ 0.6-0.8MPa
ہوا کی کھپت 200L/منٹ
کام کرنے والے ماحول کے درجہ حرارت کی ضروریات CNC سسٹم: -5 ڈگری -60 ڈگری (LCD اسکرین: 0 ڈگری -60 ڈگری)
نیومیٹک اجزاء: -5 ڈگری -70 ڈگری
کل طاقت 45.55KW
ساونگ سپنڈل پاور: 3.0KW × 3
گھسائی کرنے والی تکلی طاقت: 3.0KW × 8
سرو پاور: 0.4KW × 3 / 1.0KW × 3 / 0.75KW × 10
چپ کنویئر پاور: 0.75KW × 1
چپ ہٹانے کی رفتار: تقریباً 4 میٹر فی منٹ
سپنڈل موٹر کی رفتار: 2850r/منٹ
دیکھا بلیڈ کی وضاحتیں: ∮550×4.4×∮30×120
کاٹنے کا زاویہ: +45º / 90 ڈگری /-45º
صوف شدہ پروفائل کراس-سیکشن سائز (چوڑائی × اونچائی): 180 × 150 ملی میٹر
تراشنے کے طریقے: 2 نیچے کی آری، 1 افقی آری۔
کاٹنے کی درستگی کی لمبائی: ±0.2 ملی میٹر
کاٹنے کی سطح کے درمیان کھڑا ہونا 0.1 ملی میٹر سے کم یا اس کے برابر
زاویہ کی درستگی: 4'-6'
خام مال لوڈنگ کی لمبائی کی حد: 1000mm-6500mm
کٹائی کی لمبائی کی حد 100mm-6500mm
خام مال کی خوراک کی تعداد (9+1) سرکلر فیڈنگ

کھانا کھلانے کے سفر میں-جوڑ توڑ

تقریبا 6500 ملی میٹر

ہیرا پھیری اتارنے کا سفر

تقریبا 1000 ملی میٹر

C- محور کلیمپنگ رینج

300mm-5000mm
دیکھا بلیڈ کاٹنے کی رفتار: 30m/منٹ
مجموعی طول و عرض (لمبائی × چوڑائی × اونچائی): 17000 × 4000 × 3000 ملی میٹر
وزن تقریباً: 12T



مصنوعات کی تصاویر

Aluminium Profile Cutting and Machining Center

Aluminium Profile Cutting and Machining Center
Aluminium Profile Cutting and Machining Center Aluminium Profile Cutting and Machining Center
Aluminium Profile Cutting and Machining Center Aluminium Profile Cutting and Machining Center



مصنوعات کی ویڈیو
